Size:: | NPS 2"~56" | Pressure Rating:: | Class 150~2500,API 2000-15000 |
---|---|---|---|
Material:: | A105, LF2, F304, F316,F304L, F316L, F51 Etc | Design & Manufacturing Standard:: | API 6A, API 6D, API 6DSS, BS 5351, ASME B16.34 |
Face To Face:: | ASME B16.10, API 6D | End Connection:: | ASME B16.5, ASME B16.47, ASME B16.25 |
Test And Inspection:: | ISO 5208, API 6D, API598 | Operation Method:: | Manual ,Worm Gear, Electric Actuator, Pneumatic Actuator |
High Light: | trunnion type ball valve,top entry ball valve |

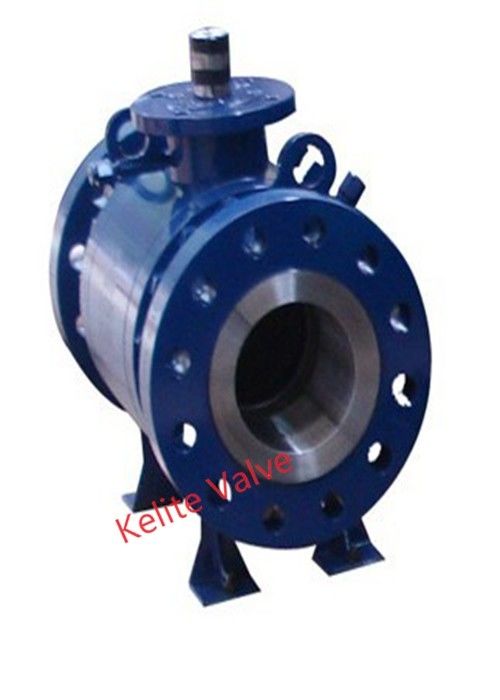

Forging trunnion ball valve of 2"-56" CL150-2500 CS and SS ball valve
DESIGN & MANUFACTURING STANDARDS | |
---|---|
Basic Design | API 6D |
Wall Thickness | API 6D |
Face-to-Face Dimension | API 6D |
Flange End Dimension | ANSI/ASME B16.5 (1” to 24”) ANSI/ASME B16.47 (26” & up) |
Butt-Weld End Dimension | ANSI/ASME B16.25 |
Inspection & Testing | API 6D |
Fire Safe Design | API 607/BS 6755 |
Sameple trunnion design 3-Piece Trunnion Ball Valves - Full & Reduced Port Expanded View (See "Bill of Materials" below)
Bill of Materials
NO. | NAME OF PART | MATERIALS | |
---|---|---|---|
1 | Body | A350 LF2 | A182 F316 |
2 | Ball | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
3 | Adapter | A350 LF2 | A182, F316, A351, CF8M |
4 | Stem | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
5 | Seat Ring | A350 LF2+ENP | 316 SS, 410 SS |
6 | Seat Insert | Devlon, Nylon, PEEK, RTFE | |
7 | Seat O-ring (2) | Low Temp HNBR /Viton AED | |
8 | Seat Seal | Graphite | |
9 | Gland | A350 LF2 | 316 SS, 410 SS |
10 | Gland Ring | A350 LF2 | 316 SS, 410 SS |
11 | Mounting Plate | A350 LF2 | 316 SS, 410 SS |
12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
13 | Trunnion Bearing (2) | PTFE, Carbon Steel | PTFE, 316 SS |
14 | Thrust Washer | PTFE, Carbon Steel | PTFE, 316 SS |
15 | Gland O-ring (2) | Low Temp HNBR /Viton AED | |
16 | Stem O-ring (2) | Low Temp HNBR /Viton AED | |
17 | Gland Gasket | Graphite | |
18 | Adapter O-ring (2) | Low Temp HNBR /Viton AED | |
19 | Adapter Gasket | Graphite | |
20 | Mounting Plate Gasket | Graphoil | |
21 | Stud Bolt* | A320 L7M | A193 B8 |
22 | Hex Nut* | A194 7M | A194 8 |
23 | SHCS | A320 L7M | A193 B8 |
24 | Anti-Static Spring | Inconel X-750 | |
25 | Seat Spring | Inconel X-750 | |
26 | Dowel Pin | Carbon Steel | Stainless Steel |
27 | Grease Fitting | Carbon Steel | 316 SS |
28 | Grease Fitting, BGH | Carbon Steel | 316 SS |
29 | Ball Check | Stainless Steel | |
30 | NPT Plug | Carbon Steel | 316 SS |
31 | Vent Fitting | Carbon Steel | 316 SS |
32 | Stem Key | Carbon Steel | Stainless Steel |
33 | Foot Plate* | Carbon Steel | Stainless Steel |
34 | Lift Plate* | Carbon Steel | Stainless Steel |
35 | Trunnion Dowel Pin | Carbon Steel | Stainless Steel |
36 | Gear Operator | Ductile Iron, Carbon Steel Worm Gear | |
37 | Handwheel | Carbon Steel, Ductile Iron | |
Note: Materials also available in F321, F347, F51, F53, monel, inconel, incolloy and hastelloy. Metal-to-metal seated ball valve designs are available upon request. Additional materials available upon request. *= Used only with bolted body construction. |
NO. | NAME OF PART | MATERIALS | |
---|---|---|---|
1 | Body | A350 LF2 | A182 F316 |
2 | Ball | A350 LF2+ENP | A182, F316, A351, CF8M, 410 SS |
3 | Adapter | A350 LF2 | A182, F316, A351, CF8M |
4 | Stem | A350 LF2+ENP | 316 SS, 17-4 PHSS, 410 SS |
5 | Seat Ring | A350 LF2+ENP | 316 SS, 410 SS |
6 | Seat Insert | Devlon, Nylon, PEEK, RTFE | |
7 | Seat O-ring (2) | Low Temp HNBR /Viton AED | |
8 | Seat Seal | Graphite | |
9 | Gland | A350 LF2 | 316 SS, 410 SS |
10 | Gland Ring | A350 LF2 | 316 SS, 410 SS |
11 | Mounting Plate | A350 LF2 | 316 SS, 410 SS |
12 | Trunnion | A350 LF2 | 316 SS, 410 SS |
13 | Trunnion Bearing (2) | PTFE, Carbon Steel | PTFE, 316 SS |
14 | Thrust Washer | PTFE, Carbon Steel | PTFE, 316 SS |
15 | Gland O-ring (2) | Low Temp HNBR /Viton AED | |
16 | Stem O-ring (2) | Low Temp HNBR /Viton AED | |
17 | Gland Gasket | Graphite | |
18 | Adapter O-ring (2) | Low Temp HNBR /Viton AED | |
19 | Adapter Gasket | Graphite | |
20 | Mounting Plate Gasket | Graphoil | |
21 | Stud Bolt* | A320 L7M | A193 B8 |
22 | Hex Nut* | A194 7M | A194 8 |
23 | SHCS | A320 L7M | A193 B8 |
24 | Anti-Static Spring | Inconel X-750 | |
25 | Seat Spring | Inconel X-750 | |
26 | Dowel Pin | Carbon Steel | Stainless Steel |
27 | Grease Fitting | Carbon Steel | 316 SS |
28 | Grease Fitting, BGH | Carbon Steel | 316 SS |
29 | Ball Check | Stainless Steel | |
30 | NPT Plug | Carbon Steel | 316 SS |
31 | Vent Fitting | Carbon Steel | 316 SS |
32 | Stem Key | Carbon Steel | Stainless Steel |
33 | Foot Plate* | Carbon Steel | Stainless Steel |
34 | Lift Plate* | Carbon Steel | Stainless Steel |
35 | Body Dowel Pin | Carbon Steel | Stainless Steel |
36 | Gear Operator | Ductile Iron, Carbon Steel Worm Gear | |
37 | Handwheel | Carbon Steel, Ductile Iron | |
38 | Trunnion Gasket | Graphite | |
39 | Trunnion O-ring (2) | Low Temp HNBR/Viton AED | |
Note: Materials also available in F321, F347, F51, F53, monel, inconel, incolloy and hastelloy. Metal-to-metal seated ball valve designs are available upon request. Additional materials available upon request. *= Used only with bolted body construction. |
